不同類型混凝土攪拌機傳動機構介紹

作者：昌利建機 ????????發表時間：2017-01-04



傳動機構是混凝土攪拌機保持正常運行的動力，但是不同類型的混凝土攪拌機其傳動機構是不同，具體如下：

1.自落式混凝土攪拌機傳動機構

傳動機構分是自落式混凝土攪拌機的重要組成部分，通常由滾筒、減速器、電動機以及聯接件組成，采用電動機通過聯軸器聯接減速器，再通過另一聯軸器聯接攪拌筒上的開式齒輪，從而達到傳遞動力的作用。如圖：

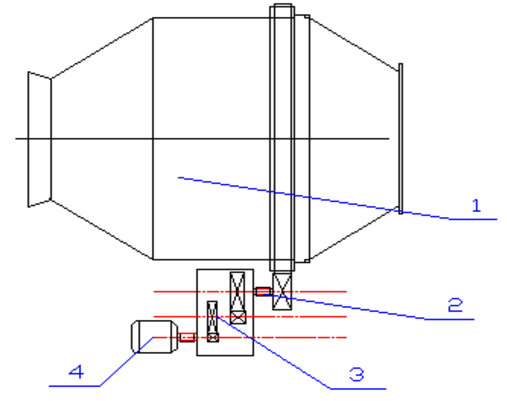

1.攪拌筒   2.聯軸器   3.減速器    4.電動機

攪拌筒放在四個橡膠托輪上，電動機的動力，經齒輪減速箱傳給托輪主軸，利用軸上的一對橡膠托輪與攪拌筒滾道之間的摩擦力，帶動攪拌筒旋轉。

2.強制式混凝土攪拌機傳動機構

強制式混凝土攪拌機傳動機構由攪拌電機，主動輪和從動輪，傳動皮帶，聯軸器，減速箱及連接套，菊花軸和菊花套以及大小皮帶輪防護罩組成，主要作用是經高速變速到低速經菊花套傳動至攪拌軸。

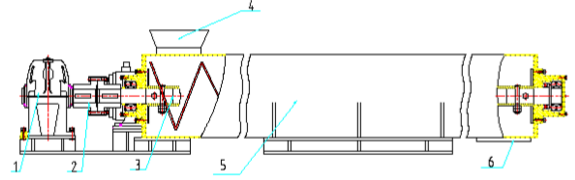

1減速器  2聯軸器  3攪拌軸  4進料口 5攪拌筒體  6出料口

電機、減速器由聯軸器連接在一起，減速器與攪拌軸也由聯軸器連接在一起，安裝在底座上組成一個整體，它們之間用螺栓聯結以便裝卸和運輸。

有關混凝土攪拌機的傳動機構就介紹到這里了，如需了解更多，請持續關注本網站。

相關問答

問：JS1000混凝土攪拌機集裝箱能裝下么？要發到國外

答：JS1000混凝土攪拌機是完全可以通過拆分來裝進集裝箱進行海洋運輸?shù)模奖闳蚋鞯氐挠脩魜硎褂谩?/p>

問：混凝土25站配料機該怎么選擇？標準配置是哪種？

答：和HZS25攪拌站配套的配料機，大多是PLD800型配料機。配料機儲料倉的個數，根據客戶沙石這些粗骨料的種類來決定。

問：HZS60型混凝土攪拌站控制系統是電腦控制的嗎？

答：標準配置的HZS60型混凝土攪拌站所用控制系統，國內多為全自動控制系統。如果有廠家采用集中控制系統，建議客戶謹防上當受騙。

問：JS500混凝土攪拌機有多重？我看有的廠家直接標明的有重量

答：JS500混凝土攪拌機的自重不同廠家，使用的鋼材不一樣，重量也是有一定的差別。

問：哪有賣混凝土攪拌站機械配件的？必須是到廠家買，啊？

答：建議可以選用設備生產廠家的原裝配件，如不是通用件，盡量避免自行購買。

問：JS500混凝土攪拌機的出料容量是多少？這決定著攪拌機的產量

答：根據行業標準規定JS500混凝土攪拌機的出料容量是500L，也就是0.5立方。

問：混凝土35站配料機的稱量精度是多少？直接關系到混凝土是不是符合要求

答：按照相關行業標準，砂石骨料的稱量精度允許的誤差范圍是：±2%，其余原材料的稱量精度是：±1%

問：PLD1600型配料機四倉價格？一般得多少錢？

答：此型號的配料機，常見于大型混凝土攪拌站，屬于攪拌站必須的配套設備，一般來說，不會單獨來使用，價格方面，不同的廠家，價格差別也比較大。詳情請聯系專業生產廠家，比如鄭州二八機械廠，中聯重科，鄭州昌利、恒源建機等。

問：混凝土35站標準配置有哪些？最好詳細些

答：標準配置為：JS750主機一臺，PLD1200三倉配料機一座，水計量一套，水泥計量一套，外加劑計量一套，粉煤灰計量一套，80T粉罐兩座，LSY219*8M輸送泵兩套，氣路系統一套，控制系統一套。

問：JZC250混凝土攪拌機攪拌機構是怎么樣構成和工作的？

答：攪拌機構是攪拌機的工作部件，由拌筒、托輪及傳動系統組成。攪拌筒的構造，簡體為雙錐形，筒內焊有高、低葉片，分別與拌筒軸線成一定夾角。攪拌進，隨著拌筒旋轉，葉片使物料在提升、下落的同時，又作軸向往復攪動，因此攪拌強烈，效果較好。一般建筑混凝土的攪拌時間JZC250型約需35S-45S。

在抖筒的出料錐體內部，焊有一對出料葉片，當混凝土拌好后，改變拌筒旋轉方向，混凝土即經低葉片及出料葉片由出料錐口部排出。

攪拌筒由四個托輪支承，攪拌筒的旋轉是由電動機通過傳動系統帶動裝在簡體上的大齒圈子而實現的，工作可靠，拌筒的正反轉是由電動機換向?qū)崿F(xiàn)的。
